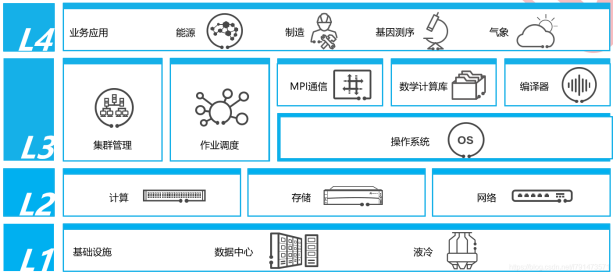

HPC解決方案架構

整個架構一共可以看作是四層

第一層是一些基礎設施，比如模塊化的數據中心，方便快速組裝。還有像液冷，我們通常機房當中用的都是風冷。在HPC場景下由于服務器的功耗很大，產熱也多，通過液冷來散熱可以降低功耗，降低了功耗就降低了費用，從而降低了運營成本。

第二層是HPC實現的基礎：計算、存儲、網絡。后面我們的解決方案也是圍繞這三點展開。比如計算有哪些節點，存儲有哪些類型，網絡需要有哪些網絡平面、它們之間如何互相組網。

第三層在底層基礎設備、系統搭好的基礎上，涉及到集群管理、作業調度。在操作系統之上，需要有消息傳遞的通信，各種運算的庫，還有編譯器等等。

第四層是偏向于行業的各種業務所需要使用的應用，這就我們前面有提到的能源勘探、CAD仿真，基因測序、氣象預測等等。

總結：那我們主要關注的是在L2層，計算網絡存儲怎么去設計。

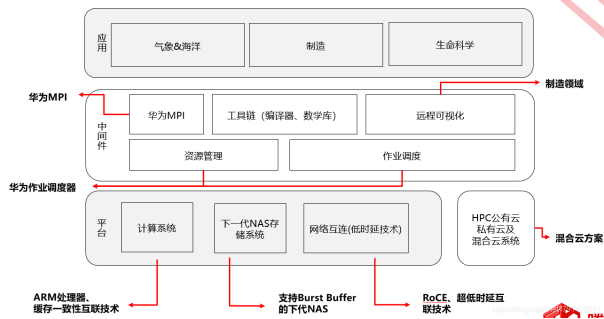

HPC解決方案

首先看底層平臺

計算這一塊，像ARM處理器也就是鯤鵬920，單個處理器可以提供8通道的內存，所以它的優勢相比于x86在于大內存，以及緩存一致性互聯技術。

存儲這塊，它支持Burst Buffer這種向量NAS文件系統。

（解釋一下Burst Buffer，例如HDD存儲容量大，但是性能差。SSD性能高，但是全用SSD部署成本很高。Burst Buffer，在計算過程當中我們使用性能較高的硬盤（SSD）組成一個緩沖層，那么計算都在都在這種高性能緩沖層當中進行。當計算得到最終結果，再將數據落盤到性能較差、容量較大的硬盤當中（HDD）。）

網絡這塊，需要低時延就會用到像RoCE、IB（無限帶寬技術）等這些技術

（RoCE—允許通過以太網使用遠程直接內存訪問（RDMA）的網絡協議）

同時也支持公有云、私有云、混合云的部署方案

然后第二層中間件

在這一層，華為有自己的MPI和作業調度器。在Taishan服務器上也支持其他一些開源的通用的工具，還有編譯器、數學庫這些。

第三層就是一些業務應用，涉及到氣象預測、工業制造、生命科學這些。

總結：華為HPC的解決能力主要體現在L1和L2當中，L3層是和商業合作伙伴相關的。

比如在計算這邊，就可以售賣華為泰山X6000這些高密服務器或者是RH系列的服務器。

目前HPC解決方案大部分是基于x86架構的，那么華為的泰山服務器是支持和x86混合部署的，業務一樣可以正常運行、互相兼容。

存儲這邊，華為有自己的Oceanstore系列企業級的存儲。

網絡這塊，華為也有自己的交換機，例如CE系列交換機、S系列交換機。

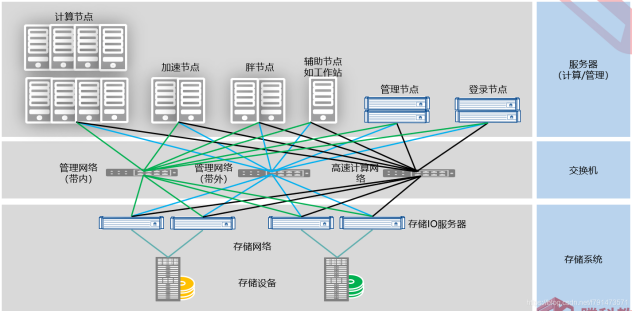

HPC硬件平臺通用架構

如圖所示

主要也是從三個方面去看

計算、存儲、網絡

計算當中主要包括以下節點:

計算節點（瘦節點：負責一般計算）

胖節點（具有很高的CPU和內存，例如華為的X6000高密服務器）

加速節點（例如對圖像處理的場景下，可以在服務器上插GPU卡來進行應用加速。）

輔助節點（如工作站）

登錄節點（如客戶端）

管理節點（集群之間需要進行管理）

網絡部分，主要分為三個網絡平面

高速計算網絡：計算平面，用于各個計算節點之間相互通信（就像一個小組內的人員要互相溝通，任務完成的進度之類的。）

存儲網絡：存儲平面，HPC有專門的存儲系統，那么集群當中的節點都需要與存儲設備進行相互通信，因此需要搭建一個存儲網絡。

管理網絡：管理平面，整個集群之間資源的調度，任務的安排部署都是由管理平面來做的。

管理平面實際上分為兩個：

一個是帶內的（負責集群間任務協調、分配、管理的平面）

另外一個是帶外的（可以通過iBMC進行帶外管理，比如上下電等操作）

這樣將管理平面分為帶內和帶外的，管理網絡系統和業務系統不共用同一個平面。當業務系統出現故障，管理人員還可以通過帶外的管理網絡—也就是iBMC登錄去登錄iBMC的控制臺來管理服務器（不然就去需要跑去機房找相應的服務器進行操作了）。（冗余保護的作用）

存儲系統

支持NAS、華為Oceanstore9000以及開源的Lustre（行分布式文件系統，通常用于大型計算機集群和超級電腦，目前大部分HPC采用的文件系統都是Lustre文件系統）

總結：以上就是計算、網絡、存儲，三層的應用架構。

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
